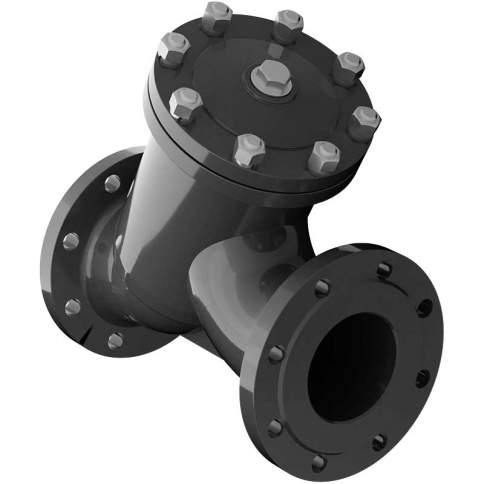

Фильтр сетчатый магнитный ФС М46ч3фт ЛФ.00 фланцевый
Фильтр сетчатый магнитный ФС М46ч3фт ЛФ.00 поставляется в комплекте с магнитной вставкой для улавливания намагниченных примесей. Фильтр сетчатый устанавливается перед защищаемым устройством, улавливает механические частицы, содержащиеся в потоке. Степень очистки зависит от размера ячеек в сетке фильтрующего элемента. Скопившийся шлам удаляется через крышку фильтра. Применяется в различных областях, где в качестве рабочей среды используется пар, газ, нефтепродукты, вода (горячая и холодная) и другие нетоксичные и неагрессивные среды, нейтральные к материалам деталей фильтра: в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.
Фильтр сетчатый с магнитным уловителем для очистки от металлических примесей.
Номинальный диаметр (DN): 50-200
Номинальное давление (PN): 16
Тип фильтра: полнопроходной
Размеры ячеек фильтрующего элемента: от 0,4 до 2,0 мм – по требованию заказчика
Рабочая среда: вода, газ, нефтепродукты и другие нетоксичные и неагрессивные среды, нейтральные к материалам деталей фильтра
Температура рабочей среды: до +120°С
Климатическое исполнение: У1 (не ниже -15°С)
Основные материалы фильтра сетчатого магнитного ФС М46ч3фт ЛФ.00:
Корпус, крышка: серый чугун СЧ18 ( ст. 20Л (исп. У1), ст. 20ГЛ (исп. ХЛ1), ст. 12Х18Н9ТЛ (исп. ХЛ1))
Сетчатый элемент: нержавеющая сталь 12Х18Н10Т
Магнитное кольцо: Магнитопласт (Nd-Fe-B)
Размеры фильтра сетчатого магнитного ФС М46ч3фт ЛФ.00
Давление PN16
| Обозначение | DN | L, мм | D, мм | D1, мм | D2, мм | H, мм | H1, мм | H2, мм | Dmin, мм | d мм | n | Масса, кг | Kv, м³/ч |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ФС М46ч3фт ЛФ.00.016.050 | 50 | 230 | 160 | 125 | 102 | 158 | 223 | 303 | 50 | 18 | 4 | 10,2 | 64,7 |
| ФС М46ч3фт ЛФ.00.016.065 | 65 | 290 | 180 | 145 | 122 | 188 | 260 | 350 | 65 | 18 | 8 | 15,5 | 86,9 |
| ФС М46ч3фт ЛФ.00.016.080 | 80 | 310 | 195 | 160 | 133 | 239 | 323 | 420,5 | 80 | 18 | 8 | 22,4 | 107,9 |
| ФС М46ч3фт ЛФ.00.016.100 | 100 | 350 | 215 | 180 | 158 | 286 | 409 | 516,5 | 100 | 18 | 8 | 31,2 | 217 |
| ФС М46ч3фт ЛФ.00.016.125 | 125 | 400 | 245 | 210 | 188 | 298 | 421 | 543,5 | 125 | 18 | 8 | 42,4 | 307,8 |
| ФС М46ч3фт ЛФ.00.016.150 | 150 | 480 | 280 | 240 | 212 | 378 | 550 | 690 | 150 | 22 | 8 | 76,5 | 436,7 |
| ФС М46ч3фт ЛФ.00.016.200 | 200 | 600 | 335 | 295 | 268 | 440 | 650 | 817,5 | 200 | 22 | 12 | 111,1 | 789,2 |
