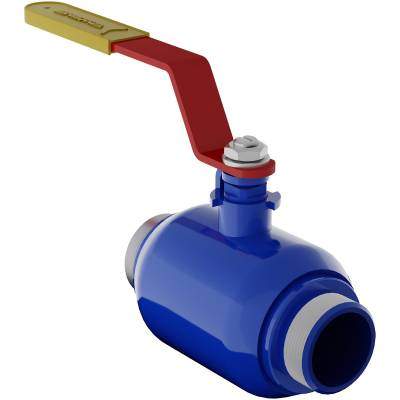

Кран шаровой цапковый 11с67п ЦЦ.00.1 Ду от 10 до 80 мм полнопроходной
Краны шаровые цапковые предназначены для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред, на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой, и других отраслях промышленности. Кран из нержавеющей стали может применяться в пищевой промышленности.
Номинальный диаметр (DN): 10-80
Номинальное давление (PN): 16/25/40
Рабочая среда: вода, газ, нефтепродукты и другие нетоксичные и неагрессивные среды
Температура рабочей среды: до +200°С
Климатическое исполнение: У1 (не ниже -40°С)
Класс герметичности: А ГОСТ 9544-2015
Основные материалы крана шарового цапкового 11с67п ЦЦ.00.1:
Корпус: углеродистая сталь 20 (ст. 09Г2С, ст. 08Х18Н10, сталь 12Х18Н10Т)
Шар: нержавеющая сталь 08Х18Н10
Шпиндель: нержавеющая сталь 20Х13
Седло: фторопласт Ф4Г3К6
Уплотнение шпинделя: фторопласт Ф4Г3К6
Управление крана шарового цапкового 11с67п ЦЦ.00.1:
DN10-80: Рукоятка
Размеры крана шарового цапкового 11с67п ЦЦ.00.1
Давление PN16
Обозначение | DN | G | L, мм | I, мм | D, мм | L1, мм | B, мм | H, мм | H1, мм | Dmin, мм | Масса, кг | Kv, м³/ч |
---|---|---|---|---|---|---|---|---|---|---|---|---|
11с67п ЦЦ.00.1.016.010 | 10 | 3/8” | 100 | 10,5 | 42 | 155 | 205 | 113 | 134 | 9 | 0,9 | 6 |
11с67п ЦЦ.00.1.016.015 | 15 | 1/2” | 105 | 15 | 42 | 155 | 208 | 113 | 134 | 12,5 | 0,9 | 16,3 |
11с67п ЦЦ.00.1.016.020 | 20 | 3/4” | 110 | 15 | 48 | 155 | 210 | 116 | 140 | 17 | 1,2 | 29,5 |
11с67п ЦЦ.00.1.016.025 | 25 | 1” | 120 | 17 | 57 | 155 | 215 | 121 | 150 | 24 | 1,4 | 43 |
11с67п ЦЦ.00.1.016.032 | 32 | 1 1/4” | 145 | 15 | 76 | 247 | 320 | 148 | 186 | 30 | 3,2 | 89 |
11с67п ЦЦ.00.1.016.040 | 40 | 1 1/2” | 170 | 17 | 76 | 247 | 332 | 152 | 190 | 37 | 3,5 | 230 |
11с67п ЦЦ.00.1.016.050 | 50 | 2” | 190 | 19 | 102 | 247 | 342 | 146 | 197 | 48 | 4,1 | 265 |
11с67п ЦЦ.00.1.016.065 | 65 | 2 1/2” | 200 | 22 | 133 | 313 | 413 | 170 | 237 | 64 | 5,1 | 540 |
11с67п ЦЦ.00.1.016.080 | 80 | 3” | 230 | 25 | 133 | 313 | 428 | 176 | 243 | 75 | 7,5 | 873 |
Давление PN25
Обозначение | DN | G | L, мм | I, мм | D, мм | L1, мм | B, мм | H, мм | H1, мм | Dmin, мм | Масса, кг | Kv, м³/ч |
---|---|---|---|---|---|---|---|---|---|---|---|---|
11с67п ЦЦ.00.1.025.010 | 10 | 3/8” | 100 | 10,5 | 42 | 155 | 205 | 113 | 134 | 9 | 0,9 | 6 |
11с67п ЦЦ.00.1.025.015 | 15 | 1/2” | 105 | 15 | 42 | 155 | 208 | 113 | 134 | 12,5 | 0,9 | 16,3 |
11с67п ЦЦ.00.1.025.020 | 20 | 3/4” | 110 | 15 | 48 | 155 | 210 | 116 | 140 | 17 | 1,2 | 29,5 |
11с67п ЦЦ.00.1.025.025 | 25 | 1” | 120 | 17 | 57 | 155 | 215 | 121 | 150 | 24 | 1,4 | 43 |
11с67п ЦЦ.00.1.025.032 | 32 | 1 1/4” | 145 | 15 | 76 | 247 | 320 | 148 | 186 | 30 | 3,2 | 89 |
11с67п ЦЦ.00.1.025.040 | 40 | 1 1/2” | 170 | 17 | 76 | 247 | 332 | 152 | 190 | 37 | 3,5 | 230 |
11с67п ЦЦ.00.1.025.050 | 50 | 2” | 190 | 19 | 102 | 247 | 342 | 146 | 197 | 48 | 4,1 | 265 |
11с67п ЦЦ.00.1.025.065 | 65 | 2 1/2” | 200 | 22 | 133 | 313 | 413 | 170 | 237 | 64 | 5,1 | 540 |
11с67п ЦЦ.00.1.025.080 | 80 | 3” | 230 | 25 | 133 | 313 | 428 | 176 | 243 | 75 | 7,5 | 873 |
Давление PN40
Обозначение | DN | G | L, мм | I, мм | D, мм | L1, мм | B, мм | H, мм | H1, мм | Dmin, мм | Масса, кг | Kv, м³/ч |
---|---|---|---|---|---|---|---|---|---|---|---|---|
11с67п ЦЦ.00.1.040.010 | 10 | 3/8” | 100 | 10,5 | 42 | 155 | 205 | 113 | 134 | 9 | 0,9 | 6 |
11с67п ЦЦ.00.1.040.015 | 15 | 1/2” | 105 | 15 | 42 | 155 | 208 | 113 | 134 | 12,5 | 0,9 | 16,3 |
11с67п ЦЦ.00.1.040.020 | 20 | 3/4” | 110 | 15 | 48 | 155 | 210 | 116 | 140 | 17 | 1,2 | 29,5 |
11с67п ЦЦ.00.1.040.025 | 25 | 1” | 120 | 17 | 57 | 155 | 215 | 121 | 150 | 24 | 1,4 | 43 |
11с67п ЦЦ.00.1.040.032 | 32 | 1 1/4” | 145 | 15 | 76 | 247 | 320 | 148 | 186 | 30 | 3,2 | 89 |
11с67п ЦЦ.00.1.040.040 | 40 | 1 1/2” | 170 | 17 | 76 | 247 | 332 | 152 | 190 | 37 | 3,5 | 230 |
11с67п ЦЦ.00.1.040.050 | 50 | 2” | 190 | 19 | 102 | 247 | 342 | 146 | 197 | 48 | 4,1 | 265 |
