Артикул Кран шаровой газовый 11с67п GAS PRO ЦП.00.1
Маршал

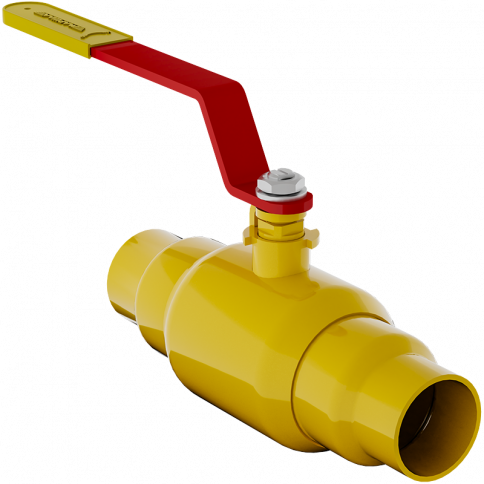

Кран шаровой газовый 11с67п GAS PRO ЦП.00.1 ст. 20, Ду 10-200 под приварку полнопроходной с рукояткой

Диаметр DN, мм:
Полнопроходные цельносварные шаровые краны для газа под приварку с рукояткой 11с67п GAS PRO ЦП.00.1 из углеродистой стали 20 производства ЛЗТА «Маршал» со склада
Запросить прайс
сопутствующие товары

Кран шаровой газовый 11с67п GAS PRO ЦП.00.1 под приварку полнопроходной с рукояткой

Кран шаровой газовый 11с67п GAS PRO ЦП.00.1 применяется в качестве запорного устройства на ответственных трубопроводах в системах газоснабжения, газораспределения, и на магистральных газопроводах для полного и надежного перекрытия потоков природного газа, сжиженных углеводородных газов (СУГ) и других газообразных сред, по отношению к которым материалы крана коррозионно-стойки. Перекрытие потоков поворотом рукоятки на 90⁰ до упора. Краны шаровые «Маршал» GAS PRO сертифицированы в СДС «ГАЗСЕРТ», что подтверждает их соответствие стандартам, применяемым в сфере распределения и использования газа. Конструкция кранов предусматривает антистатическое устройство для отвода статического заряда от шпинделя на корпус крана. Для максимальной герметичности краны GAS PRO имеют дублирующее уплотнение шпинделя, которое гарантирует герметичность независимо от ослабления основного фторопластового уплотнения. Конструкция седла затвора крана обеспечивает максимальный класс герметичности затвора «А» по ГОСТ 9544-2015 (отсутствие видимых утечек в течение времени испытания). Краны проходят полный цикл испытаний на соответствие действующим стандартам и требованиям. Они полностью готовы к использованию и не требуют технического обслуживания на протяжении всего срока эксплуатации. Срок службы – не менее 40 лет. Гарантийный срок – 3 года.

Обозначение: 11с67п GAS PRO ЦП.00.1

Номинальный диаметр (DN): 10-200

Номинальное давление (PN):16, 25, 40

В конструкции крана предусмотрено антистатическое устройство шпиндельного узла

Рабочая среда: природный газ, сжиженные углеводородные газы (СУГ) и другие газообразные среды, нейтральные к материалам деталей крана

Температура рабочей среды: до +100°С

Климатическое исполнение: У1 (не ниже -40°С)

Класс герметичности: А по ГОСТ 9544-2015

Основные материалы крана шарового газового 11с67п GAS PRO ЦП.00.1:

Корпус: углеродистая сталь 20

Варианты исполнения: ст. 09Г2С (ХЛ1, не ниже -60°С), нерж. ст. 08Х18Н10 (ХЛ1, не ниже -60°С)

По запросу краны могут быть изготовлены из нержавеющей стали 12Х18Н10Т (ХЛ1, не ниже -60°С)

Шар: нержавеющая сталь 08Х18Н10

Шпиндель: нержавеющая сталь 20Х13

Седло: фторопласт Ф4Г3К6

Уплотнение шпинделя: фторопласт Ф4Г3К6

Управление крана шарового газового 11с67п GAS PRO ЦП.00.1:

DN 10-200: Рукоятка

DN 150-700: Редуктор

По запросу краны могут быть оснащены механическим редуктором, электро- или пневмоприводом

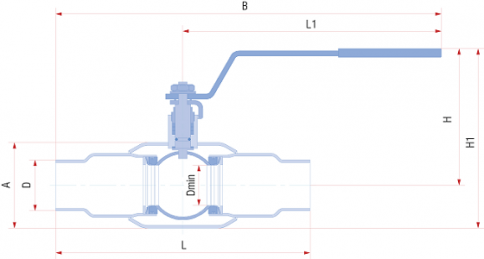

Размеры крана шарового газового 11с67п GAS PRO ЦП.00.1

Давление PN16

Обозначение DN L, мм D, мм А, мм B, мм H, мм H1, мм Dmin, мм d, мм Масса, кг Kv, м³/ч
11с67п GAS PRO ЦП.00.1.016.010 10 210 16 42 155 260 113 134 9 0,8 6
11с67п GAS PRO ЦП.00.1.016.015 15 210 21 42 155 260 113 134 12,5 0,9 16,3
11с67п GAS PRO ЦП.00.1.016.020 20 230 27 48 155 270 116 140 17 1,1 29,5
11с67п GAS PRO ЦП.00.1.016.025 25 230 34 57 155 270 121 150 24 1,3 43
11с67п GAS PRO ЦП.00.1.016.032 32 260 42 76 247 377 148 186 30 2,3 89
11с67п GAS PRO ЦП.00.1.016.040 40 260 51 76 247 377 152 190 37 2,6 230
11с67п GAS PRO ЦП.00.1.016.050 50 300 60 102 247 397 146 197 48 3,6 265
11с67п GAS PRO ЦП.00.1.016.065 65 360 76 133 313 493 170 237 64 5,4 540
11с67п GAS PRO ЦП.00.1.016.080 80 370 89 133 313 498 176 243 75 6,7 873
11с67п GAS PRO ЦП.00.1.016.100 100 390 108/114** 180 668 863 169 259 98 11,9 1390
11с67п GAS PRO ЦП.00.1.016.125 125 390 133/140** 219 668 863 184 294 123 16,2 1707
11с67п GAS PRO ЦП.00.1.016.150 150 390 159/168** 245 668 863 214 337 148 21,5 2024
11с67п GAS PRO ЦП.00.1.016.200 200 600 219 325 803 1103 272 435 195 55,9 2720

** Вариант диаметра по заказу

Давление PN25

Обозначение DN L, мм D, мм А, мм B, мм H, мм H1, мм Dmin, мм d, мм Масса, кг Kv, м³/ч
11с67п GAS PRO ЦП.00.1.025.010 10 210 16 42 155 260 113 134 9 0,8 6
11с67п GAS PRO ЦП.00.1.025.015 15 210 21 42 155 260 113 134 12,5 0,9 16,3
11с67п GAS PRO ЦП.00.1.025.020 20 230 27 48 155 270 116 140 17 1,1 29,5
11с67п GAS PRO ЦП.00.1.025.025 25 230 34 57 155 270 121 150 24 1,3 43
11с67п GAS PRO ЦП.00.1.025.032 32 260 42 76 247 377 148 186 30 2,3 89
11с67п GAS PRO ЦП.00.1.025.040 40 260 51 76 247 377 152 190 37 2,6 230
11с67п GAS PRO ЦП.00.1.025.050 50 300 60 102 247 397 146 197 48 3,6 265
11с67п GAS PRO ЦП.00.1.025.065 65 360 76 133 313 493 170 237 64 5,4 540
11с67п GAS PRO ЦП.00.1.025.080 80 370 89 133 313 498 176 243 75 6,7 873
11с67п GAS PRO ЦП.00.1.025.100 100 390 108/114** 180 668 863 169 259 98 11,9 1390
11с67п GAS PRO ЦП.00.1.025.125 125 390 133/140** 219 668 863 184 294 123 16,2 1707
11с67п GAS PRO ЦП.00.1.025.150 150 390 159/168** 245 668 863 214 337 148 21,5 2024
11с67п GAS PRO ЦП.00.1.025.200 200 600 219 325 803 1103 272 435 195 55,9 2720

** Вариант диаметра по заказу

Давление PN40

Обозначение DN L, мм D, мм А, мм B, мм H, мм H1, мм Dmin, мм d, мм Масса, кг Kv, м³/ч
11с67п GAS PRO ЦП.00.1.040.010 10 210 16 42 155 260 113 134 9 0,8 6
11с67п GAS PRO ЦП.00.1.040.015 15 210 21 42 155 260 113 134 12,5 0,9 16,3
11с67п GAS PRO ЦП.00.1.040.020 20 230 27 48 155 270 116 140 17 1,1 29,5
11с67п GAS PRO ЦП.00.1.040.025 25 230 34 57 155 270 121 150 24 1,3 43
11с67п GAS PRO ЦП.00.1.040.032 32 260 42 76 247 377 148 186 30 2,3 89
11с67п GAS PRO ЦП.00.1.040.040 40 260 51 76 247 377 152 190 37 2,6 230
11с67п GAS PRO ЦП.00.1.040.050 50 300 60 102 247 397 146 197 48 3,6 265
Технические параметры
  • Диаметр (мм)
    10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200
  • Тип присоединения
    под приварку
  • Давление, бар
    Ру16/PN16, Ру25/PN25, Ру40/PN40
  • Условия производства
    ГОСТ 9544-2015
  • Материал
    Сталь 20
