Артикул Затвор поворотный дисковый тип 021F
DENDOR

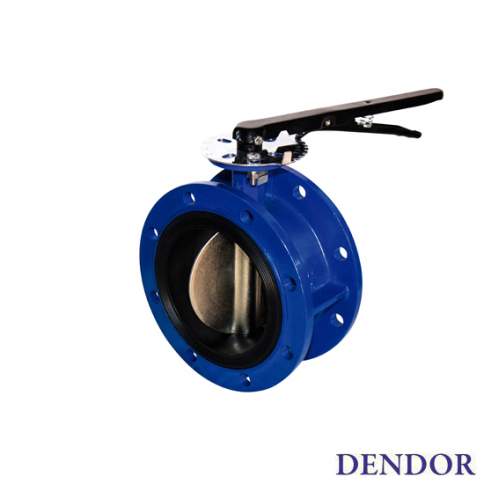

Затвор поворотный дисковый Dendor тип 021F фланцевый

Диаметр DN, мм:
Дисковый фланцевый затвор Dendor модели 021F идеально подходят для монтажа на объекты, где по каким либо причинам невозможен монтаж межфланцевого затвора.
Цена по запросу
0 р.
сопутствующие товары

Затвор поворотный дисковый Dendor тип 021F фланцевый

Фланцевый затвор тип 021F устанавливается на обычные плоские фланцы – это сокращает расходы на монтажные работы.

В основе корпуса дискового фланцевого затвора – чугун или сталь. Корпус покрывается долговечным эпоксидным полимерным покрытием, обеспечивающим 100%-ную защиту от коррозии. Седловое уплотнение может производиться из разных материалов в зависимости от назначения и подходит практически для любых условий применения.

Дисковый фланцевый затвор 021F поставляется с несколькими вариантами седлового уплотнения:

  • EPDM;
  • NBR;
  • VITON.

Технические характеристики затвора поворотного дискового:

тип 021F

  • DN 50-1200
  • PN 10, PN 16
  • Tраб от -25°C до +130°C
  • Tмакс +150°C

Применение поворотного затвора тип 021F

  • Фланцевые затворы модели 021F являются арматурой общего назначения, используются в различных отраслях в качестве запорного устройства в системах теплоснабжения, водоснабжения и на разных магистральных трубопроводах, транспортирующих среды с часто применяемыми значениями давлений и температур.

Основные материалы конструкции модели 021F

  • Корпус - чугун GGG40 с термообработанным эпоксидным покрытием
  • Диск - чугун GGG40, сталь, нержавеющая сталь
  • Уплотнитель - EPDM, NBR, VITON, PTFE

Защита от коррозии

  • Корпус фланцевого затвора тип 021F окрашен долговечным эпоксидным полимерным составом, который предохраняет затвор от коррозии
  • Рабочая среда с корпусом не контактирует

Рабочая среда

  • Вода в системах холодного и горячего водоснабжения, отопления, морская вода, питьевая вода, воздух, гликольные смеси и т.п.

Тип присоединения дискового затвора тип 021F

  • Фланцевое

Присоединительные размеры фланцев по ГОСТу

  • Ру 10 и Ру 16 по ГОСТу 12815-80

Класс герметичности поворотного затвора

  • А по ГОСТ 9544-2005

Конструктивное исполнение

  • С регулировочной рукояткой и пронумерованным зубчатым сектором, возможен вариант исполнения с замком
  • Ручной штурвал-редуктор с индикатором открытия
  • Электропривод

Конструкция и материалы поворотного затвора тип 021F

1 корпус чугун
2 подшипниковые втулки бронза
3 уплотнение штока (кольцо) EPDM
4 шток нержавеющая сталь
5 диск чугун, покрытый никелем / нержавеющая сталь
6 седло EPDM
7 штифты нержавеющая сталь
Технические параметры
  • Диаметр (мм)
    50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400
  • Тип присоединения
    фланцевый
  • Давление, бар
    Ру10/PN10, Ру16/PN16
  • Условия производства
    ГОСТ 9544-2015
  • Материал
    Чугун
0 оценок
0
0
0
0
0
0
Рейтинг
021F.pdf (582.8 Кб)
Техническое описание
Скачать 021F.pdf
re021f.pdf (1.1 Мб)
Руководство по эксплуатации
Скачать re021f.pdf
