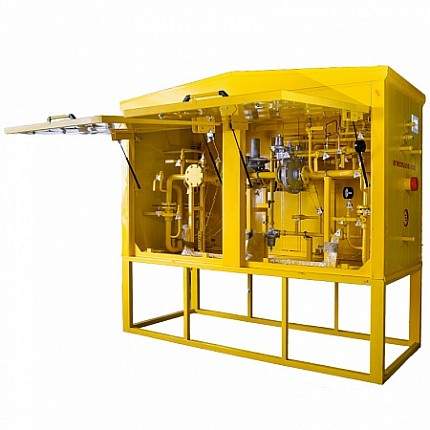

ГРПШ-03М-2У1-2 – газорегуляторное оборудование, которое используется на различных крупных объектах коммунального хозяйства и промышленности. Данная установка основывается на базе регулятора РДСК-50М-2 и имеет две линии редуцирования (основную и байпас). ГРПШ-03-2У1 работает при высоких и средних показателях входного давления, поэтому ее используют на крупных и промышленных сетях газоснабжения.
Конструкция и схема работы ГРПШ-03М-2У1-2
Пункты ГРПШ-03М-2У1-2 устанавливают для редуцирования газа при высоком и среднем входящем давлении и поддержания уровня давления в системе на установленных регулятором значениях. Газ поступает через входящий трубопровод и поступает в регулятор РДСК-50М-2, где давление редуцируется до уровня, необходимого пользователю.
ГРПШ-03М-2У1-2 имеет байпас (запасную линию редуцирования), которая поддерживает функционирование системы при перебоях в подаче газа, а также в случае ремонта основной линии. Также в случае критического изменения уровня входного давления, установленного регулятором РДСК-50М-2, активируются запорные клапаны, которые препятствуют поступлению газа в систему. Также модель ГРПШ-03М-2У1-2 оборудована фильтрами, которые задерживают механические примеси в составе входящего газа.
Срок экспулатации ГРПШ-03М-2У1-2 при правильном обслуживании может достигать 40 лет. Средний срок службы ГРПШ на крупных объектах составляет 15 лет.
Технические характеристики ГРПШ-03М-2У1-2
| Наименование | ГРПШ-03М-2У1-2 |
|---|---|
| Регулируемая среда | Природный газ по ГОСТ 5542-87 |
| Регулятор давления газа | РДСК-50М-2 |
| Максимальное входное давление, МПа | 1,2 |
| Диапазон настройки выходного давления, кПа | 16-40 |
| Пропускная способность,м³ /ч, при входном давлении, Мпа: | РДГ-50Н |
| При Рвх: 0,05 МПа | 60 |
| При Рвх: 0,1 МПа | 120 |
| При Рвх: 0,2 МПа | 250 |
| При Рвх: 0,3 МПа | 330 |
| При Рвх: 0,4 МПа | 400 |
| При Рвх: 0,5 МПа | 500 |
| При Рвх: 0,6 МПа | 600 |
| Неравномерность регулирования, % | ±10 |
| Диапазон настройки срабатывания, кПа:: | |
| При повышении входного давления, кПа: | 1,2 — 1,5 |
| При понижении входного давления, кПа: | 0,3 — 0,5 |
| Давление начала срабатывания сбросного клапана, кПа | 7 — 400 |
| Температура окружающего воздуха, °С | -40…+60 |
| Система обогрева | ГАЗОВОЕ «ДА» / «НЕТ» |
| Расход для системы обогрева, м³/ч | 0,05±15% |
| Присоединительные размеры: входного патрубка, мм выходного патрубка, мм импульса, мм | Ду 50 Ду 50 Ду 15 |
| Межремонтный интервал (ТР, ТО) | 3 |
| Средний срок службы, лет | 15 |
| Назначенный срок службы, лет | 40 |
| Масса, кг | 150 |
