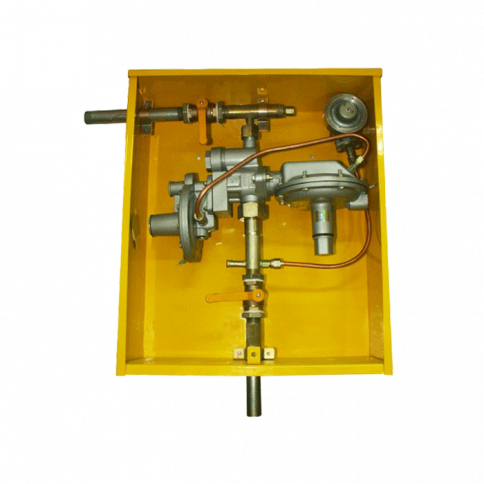

В ГРПШ-10МС установлен регулятор РДГК-10М со встроенными ПСК, ПЗК и фильтром. Для контроля входного и выходного давления имеются штуцеры для подключения манометра. Изделие имеет компактные размеры.
Схема ГРПШ-10МС не имеет резервной линии редуцирования или байпаса, поэтому он не может обеспечить бесперебойную работу в случае неполадок. Однако пропускная способность ГРПШ-10МС намного превышает показатели аналогичных установок. Установка оснащена регулятором РДГК-10, который обеспечивает пропускную способность до 80 м3/час. Это намного больше, чем требуется одному дому, поэтому Газорегуляторный пункт шкафной ГРПШ-10МС используют для газоснабжения коттеджных или дачных кооперативов.
Технические характеристики ГРПШ-10МС
| Наименование | ГРПШ-10МС |
|---|---|
| Регулируемая среда | Природный газ по ГОСТ 5542-87 |
| Регулятор давления газа | РДГК-10м |
| Максимальное выходное давление, МПа | 0,6 |
| Диапазон настройки входного давления, кПа | 1,5–2 |
| Пропускная способность, м³ /ч, при входном давлении, Мпа: | 80 |
| При Рвх: 0,05 МПа | 7 |
| При Рвх: 0,1 МПа | 8 |
| При Рвх: 0,2 МПа | 9 |
| При Рвх: 0,3 МПа | 11 |
| При Рвх: 0,4 МПа | 13 |
| При Рвх: 0,5 МПа | 14 |
| При Рвх: 0,6 МПа | 15,5 |
| Неравномерность регулирования, % | ±10 |
| Диапазон настройки срабатывания, кПа:: | |
| При повышении входного давления, кПа: | 3,5–5,0 |
| При понижении входного давления, кПа: | 0,3–1,0 |
| Давление начала срабатывания сбросного клапана, кПа | 2,8–3,5 |
| Присоединительные размеры: Ду, мм | |
| входного патрубка | 20 |
| выходного патрубка | 20 |
| Соединение: | |
| входного патрубка, дюйм | G¾-В |
| выходного патрубка | сварное по ГОСТ 16037-80 |
| Масса, кг | 10 |
