Артикул ГРПШ-03М-2У1-3
АИР-ГАЗ

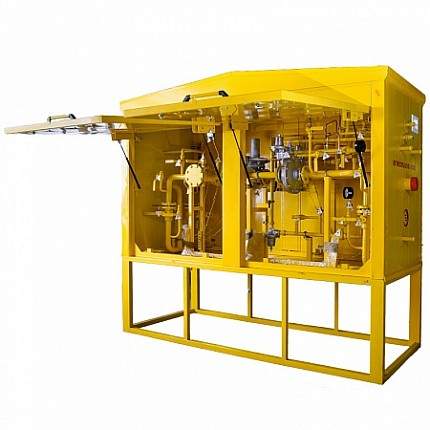

Газорегуляторный пункт шкафной ГРПШ-03М-2У1-3

Газорегуляторные пункты шкафные ГРПШ-03М-2У1-3 с регулятором РДСК-50М-3 предназначены для работы в сетях газоснабжения с давлением на выходе до 4-100 кПа и расходами газа не более 800 м3/ч.
0 р.
сопутствующие товары

ГРПШ-03М-2У1-3 – газорегуляторное оборудование, которое используется на различных крупных объектах коммунального хозяйства и промышленности. Данная установка основывается на базе регулятора РДСК-50М-3 и имеет две линии редуцирования (основную и байпас). ГРПШ-03-2У1 работает при высоких и средних показателях входного давления, поэтому ее используют на крупных и промышленных сетях газоснабжения.

Конструкция и схема работы ГРПШ-03М-2У1-3

Пункты ГРПШ-03М-2У1-3 устанавливают для редуцирования газа при высоком и среднем входящем давлении и поддержания уровня давления в системе на установленных регулятором значениях. Газ поступает через входящий трубопровод и поступает в регулятор РДСК-50М-3, где давление редуцируется до уровня, необходимого пользователю.
ГРПШ-03М-2У1-3 имеет байпас (запасную линию редуцирования), которая поддерживает функционирование системы при перебоях в подаче газа, а также в случае ремонта основной линии. Также в случае критического изменения уровня входного давления, установленного регулятором РДСК-50М-3, активируются запорные клапаны, которые препятствуют поступлению газа в систему. Также модель ГРПШ-03М-2У1-3 оборудована фильтрами, которые задерживают механические примеси в составе входящего газа.

Срок экспулатации ГРПШ-03М-2У1-3 при правильном обслуживании может достигать 40 лет. Средний срок службы ГРПШ на крупных объектах составляет 15 лет.

Технические характеристики ГРПШ-03М-2У1-3

Наименование ГРПШ-03М-2У1-3
Регулируемая среда Природный газ по ГОСТ 5542-87
Регулятор давления газа РДСК-50М-3
Максимальное входное давление, МПа 1,2
Диапазон настройки выходного давления, кПа 40-100
Пропускная способность,м³ /ч, при входном давлении, Мпа: РДГ-50Н
При Рвх: 0,05 МПа 60
При Рвх: 0,1 МПа 120
При Рвх: 0,2 МПа 250
При Рвх: 0,3 МПа 330
При Рвх: 0,4 МПа 400
При Рвх: 0,5 МПа 500
При Рвх: 0,6 МПа 600
Неравномерность регулирования, % ±10
Диапазон настройки срабатывания, кПа::
При повышении входного давления, кПа: 1,2 — 1,5
При понижении входного давления, кПа: 0,3 — 0,5
Давление начала срабатывания сбросного клапана, кПа 7 — 400
Температура окружающего воздуха, °С -40…+60
Система обогрева ГАЗОВОЕ «ДА» / «НЕТ»
Расход для системы обогрева, м³/ч 0,05±15%
Присоединительные размеры: входного патрубка, мм выходного патрубка, мм импульса, мм Ду 50 Ду 50 Ду 15
Межремонтный интервал (ТР, ТО) 3
Средний срок службы, лет 15
Назначенный срок службы, лет 40
Масса, кг 150
