Кран шаровой 11с67п муфтовый Ду от 10 до 100 мм полнопроходной
Краны шаровые муфтовые 11с67п ЦР.00 DN10 – DN100 обеспечивают герметичное перекрытие потока жидких и газообразных сред. Цельносварной корпус предотвращает утечки. Седловое уплотнение из фторопласта постоянно поджимается к шару из нержавеющей стали со стороны входного и выходного патрубков, обеспечивая герметичность, как в открытом, так и закрытом положении. Шпиндель из нержавеющей стали уплотняется кольцами из фторопласта. Управление положение запорного органа производится при помощи рукоятка. Краны прошли все необходимые испытания на герметичность, прочность и работоспособность и соответствуют классу герметичности А согласно ГОСТ 9544-2015. Муфтовые шаровые краны ТМ «Маршал» 11с67п ЦР.00 не требуют специального обслуживания и могут быть смонтированы на горизонтально и вертикально расположенных трубопроводах.
Обозначение: 11с67п ЦР.00.1
Номинальный диаметр (DN): 10-100
Номинальное давление (PN): 16/25/40
Тип прохода: полнопроходной
Корпус: цельносварной неразборный
Присоединение к трубопроводу: резьбовое, резьба трубная цилиндрическая ГОСТ 6357-81
Рабочая среда: вода, газ, нефтепродукты и другие среды, в том числе агрессивные
Температура рабочей среды: до +200°С
Климатическое исполнение: У1 (не ниже -40°С)
Основные материалы кранов шаровых муфтовых 11с67п ЦР.00:
Корпус: углеродистая сталь 20
Шар: нержавеющая сталь 08Х18Н10
Шпиндель: нержавеющая сталь 20Х13
Седло: фторопласт Ф4Г3К6
Уплотнение шпинделя: фторопласт Ф4Г3К6
Управление кранов шаровых муфтовых 11с67п ЦР.00:
DN10-100: рукоятка
По запросу возможно изготовление кранов с редуктором, площадкой под привод

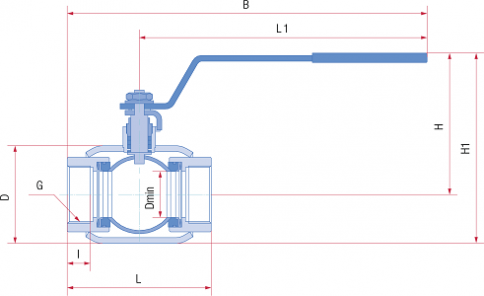

Размеры кранов шаровых муфтовых 11с67п ЦР.00
Давление PN16
Обозначение | DN | G | L, мм | I, мм | D, мм | L1, мм | B, мм | H, мм | H1, мм | Dmin, мм | Масса, кг | Kv, м³/ч |
---|---|---|---|---|---|---|---|---|---|---|---|---|
11с67п ЦР.00.1.016.010 | 10 | 3/8” | 75 | 11 | 42 | 155 | 193 | 113 | 134 | 9 | 0,8 | 6 |
11с67п ЦР.00.1.016.015 | 15 | 1/2” | 75 | 12 | 42 | 155 | 193 | 113 | 134 | 12,5 | 0,8 | 16,3 |
11с67п ЦР.00.1.016.020 | 20 | 3/4” | 80 | 14 | 48 | 155 | 195 | 116 | 140 | 17 | 1 | 29,5 |
11с67п ЦР.00.1.016.025 | 25 | 1” | 100 | 16 | 57 | 155 | 205 | 121 | 150 | 24 | 1,4 | 43 |
11с67п ЦР.00.1.016.032 | 32 | 1 1/4” | 120 | 20 | 76 | 247 | 307 | 148 | 186 | 30 | 2,5 | 89 |
11с67п ЦР.00.1.016.040 | 40 | 1 1/2” | 120 | 20 | 76 | 247 | 307 | 152 | 190 | 37 | 2,4 | 230 |
11с67п ЦР.00.1.016.050 | 50 | 2” | 150 | 24 | 102 | 247 | 322 | 146 | 197 | 48 | 3,5 | 265 |
11с67п ЦР.00.1.016.065 | 65 | 2 1/2” | 170 | 25 | 133 | 313 | 398 | 170 | 237 | 64 | 4,7 | 540 |
11с67п ЦР.00.1.016.080 | 80 | 3” | 180 | 28 | 133 | 313 | 403 | 176 | 243 | 75 | 6,5 | 873 |
11с67п ЦР.00.1.016.100 | 100 | 4” | 240 | 33 | 180 | 668 | 788 | 169 | 259 | 98 | 12 | 1390 |
Давление PN25
Обозначение | DN | G | L, мм | I, мм | D, мм | L1, мм | B, мм | H, мм | Dmin, мм | Масса, кг | Kv, м³/ч |
---|---|---|---|---|---|---|---|---|---|---|---|
11с67п ЦР.00.1.025.010 | 10 | 3/8” | 75 | 11 | 42 | 155 | 193 | 113 | 9 | 0,8 | 6 |
11с67п ЦР.00.1.025.015 | 15 | 1/2” | 75 | 12 | 42 | 155 | 193 | 113 | 12,5 | 0,8 | 16,3 |
11с67п ЦР.00.1.025.020 | 20 | 3/4” | 80 | 14 | 48 | 155 | 195 | 116 | 17 | 1 | 29,5 |
11с67п ЦР.00.1.025.025 | 25 | 1” | 100 | 16 | 57 | 155 | 205 | 121 | 24 | 1,4 | 43 |
11с67п ЦР.00.1.025.032 | 32 | 1 1/4” | 120 | 20 | 76 | 247 | 307 | 148 | 30 | 3,1 | 89 |
11с67п ЦР.00.1.025.040 | 40 | 1 1/2” | 120 | 20 | 76 | 247 | 307 | 152 | 37 | 3 | 230 |
11с67п ЦР.00.1.025.050 | 50 | 2” | 150 | 24 | 102 | 247 | 322 | 146 | 48 | 3,5 | 265 |
11с67п ЦР.00.1.025.065 | 65 | 2 1/2” | 170 | 25 | 133 | 313 | 398 | 170 | 64 | 4,7 | 540 |
11с67п ЦР.00.1.025.080 | 80 | 3” | 180 | 28 | 133 | 313 | 403 | 176 | 75 | 6,5 | 873 |
11с67п ЦР.00.1.025.100 | 100 | 4” | 240 | 33 | 180 | 668 | 788 | 169 | 98 | 12 | 1390 |
Давление PN40
Обозначение | DN | G | L, мм | I, мм | D, мм | L1, мм | B, мм | H, мм | H1, мм | Dmin, мм | Масса, кг | Kv, м³/ч |
---|---|---|---|---|---|---|---|---|---|---|---|---|
11с67п ЦР.00.1.040.010 | 10 | 3/8” | 75 | 11 | 42 | 155 | 193 | 113 | 134 | 9 | 0,8 | 6 |
11с67п ЦР.00.1.040.015 | 15 | 1/2” | 75 | 12 | 42 | 155 | 193 | 113 | 134 | 12,5 | 0,8 | 16,3 |
11с67п ЦР.00.1.040.020 | 20 | 3/4” | 80 | 14 | 48 | 155 | 195 | 116 | 140 | 17 | 1 | 29,5 |
11с67п ЦР.00.1.040.025 | 25 | 1” | 100 | 16 | 57 | 155 | 205 | 121 | 150 | 24 | 1,4 | 43 |
11с67п ЦР.00.1.040.032 | 32 | 1 1/4” | 120 | 20 | 76 | 247 | 307 | 148 | 186 | 30 | 2,5 | 89 |
11с67п ЦР.00.1.040.040 | 40 | 1 1/2” | 120 | 20 | 76 | 247 | 307 | 152 | 190 | 37 | 2,4 | 230 |
11с67п ЦР.00.1.040.050 | 50 | 2” | 150 | 24 | 102 | 247 | 322 | 146 | 197 | 48 | 3,5 | 265 |
