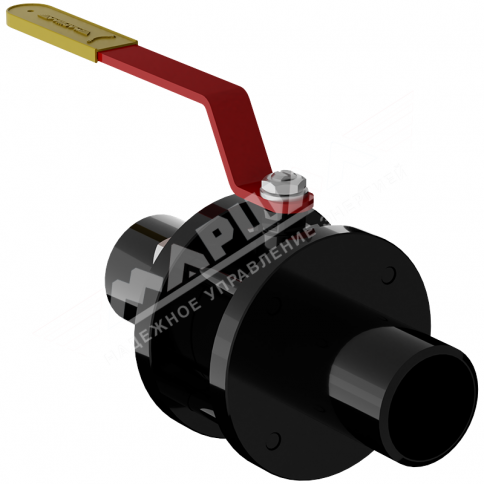

Кран шаровой разборный 11с67п СП.01.1 стандартнопроходной под приварку с рукояткой
Кран шаровой разборный 11с67п СП.01.1 имеет хладостойкое исполнение ХЛ1 по ГОСТ 15150-69 и может эксплуатироваться на открытом воздухе при температуре до -60°С. Управление краном до DN200 производится рукояткой. По запросу возможно исполнение крана с площадкой по ISO 5211, редуктором, электроприводом или пневмоприводом любого производителя. Конструкция крана обеспечивает простоту управления потоками, герметичность класса А по ГОСТ 9544-2015 (полное отсутствие протечек), длительный срок эксплуатации без необходимости специального обслуживания и ремонтопригодность. Корпус состоит из трех частей, стянутых шпильками с разнонаправленной резьбой, что позволяет подтянуть или заменить корпусные прокладки. Свободно плавающий шар уплотняется седлами из фторопласта, которые постоянно поджимаются к поверхности шара тарельчатыми пружинами, обеспечивая герметичность во всех направлениях потока рабочей среды. Шпиндель, с защитой от выталкивания, уплотняется тремя фторопластовыми кольцами (в зависимости от диаметра крана), зажатыми нажимной втулкой. Нажимная втулка обеспечивает возможность поджать или добавить уплотнительные кольца без снятия кран с трубопровода. Кран сертифицирован в соответствии с требованиями технических регламентов Таможенного союза ТР ТС 010 «О безопасности машин и оборудования» и ТР ТС 032 «О безопасности оборудования, работающего под избыточным давлением» и ГАЗСЕРТ. Срок службы – не менее 30 лет, количество рабочих циклов – не менее 10000.
Номинальный диаметр (DN): 10-250
Номинальное давление (PN): 16/25/40
Тип крана: полнопроходной/стандартнопроходной
Рабочая среда: вода, газ, нефтепродукты и другие нетоксичные и неагрессивные среды
Температура рабочей среды: до +200°С
Климатическое исполнение: ХЛ1 (не ниже -60°С)
Класс герметичности: А ГОСТ 9544-2015
Основные материалы крана шарового разборного 11с67п СП.01.1:
Корпус: хладостойкая сталь 09Г2С (ст. 20)
Шар: нержавеющая сталь 08Х18Н10
Шпиндель: нержавеющая сталь 14Х17Н2
Седло: фторопласт Ф4Г3К6
Уплотнение шпинделя: фторопласт Ф4Г3К6
Управление крана шарового разборного 11с67п СП.01.1:
DN 10-250: Рукоятка
По запросу возможно изготовление крана с редуктором, фланцем под привод
Размеры крана шарового разборного 11с67п СП.01.1
PN16
| Обозначение | DN | L, мм | D, мм | А, мм | L1, мм | H, мм | Dmin, мм | Масса, кг | Kv, м³/ч |
|---|---|---|---|---|---|---|---|---|---|
| 11с67п СП.01.1.016.065/050 | 65 | 290 | 76 | 160 | 247 | 147 | 48 | 8,3 | 160 |
| 11с67п СП.01.1.016.100/080 | 100 | 350 | 108 | 195 | 313 | 178 | 75 | 13,8 | 510 |
| 11с67п СП.01.1.016.125/100 | 125 | 400 | 133 | 230 | 668 | 170 | 98 | 24 | 590 |
| 11с67п СП.01.1.016.150/100 | 150 | 480 | 159 | 230 | 668 | 188 | 98 | 29,3 | 680 |
| 11с67п СП.01.1.016.200/150 | 200 | 600 | 219 | 310 | 668 | 225 | 148 | 57,9 | 1830 |
| 11с67п СП.01.1.016.250/200 | 250 | 730 | 273 | 382 | 803 | 273 | 195 | 102 | 3655 |
PN25
| Обозначение | DN | L, мм | D, мм | А, мм | L1, мм | H, мм | Dmin, мм | Масса, кг | Kv, м³/ч |
|---|---|---|---|---|---|---|---|---|---|
| 11с67п СП.01.1.025.065/050 | 65 | 290 | 76 | 160 | 247 | 147 | 48 | 8,3 | 160 |
| 11с67п СП.01.1.025.100/080 | 100 | 350 | 108 | 195 | 313 | 178 | 75 | 13,8 | 510 |
| 11с67п СП.01.1.025.125/100 | 125 | 400 | 133 | 230 | 668 | 170 | 98 | 24 | 590 |
| 11с67п СП.01.1.025.150/100 | 150 | 480 | 159 | 230 | 668 | 188 | 98 | 29,3 | 680 |
| 11с67п СП.01.1.025.200/150 | 200 | 600 | 219 | 310 | 668 | 225 | 148 | 57,9 | 1830 |
| 11с67п СП.01.1.025.250/200 | 250 | 730 | 273 | 382 | 803 | 273 | 195 | 102 | 3655 |
PN40
| Обозначение | DN | L, мм | D, мм | А, мм | L1, мм | H, мм | Dmin, мм | Масса, кг | Kv, м³/ч |
|---|---|---|---|---|---|---|---|---|---|
| 11с67п СП.01.1.040.065/050 | 65 | 290 | 76 | 160 | 247 | 147 | 48 | 10,1 | 160 |
| 11с67п СП.01.1.040.100/080 | 100 | 350 | 108 | 195 | 668 | 151 | 75 | 19,8 | 510 |
| 11с67п СП.01.1.040.125/100 | 125 | 400 | 133 | 235 | 668 | 184 | 92 | 35,5 | 590 |
| 11с67п СП.01.1.040.150/100 | 150 | 480 | 159 | 235 | 668 | 191 | 92 | 38,4 | 680 |
| 11с67п СП.01.1.040.200/150 | 200 | 600 | 219 | 310 | 803 | 235 | 139 | 76,9 | 1830 |
