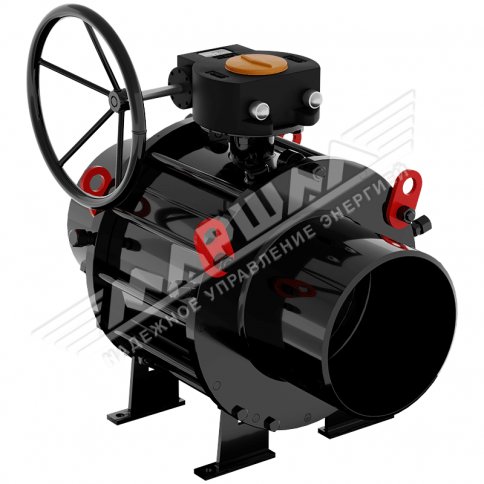

Name: Кран шаровой разборный 11с67п СП.01.3 Ду от 40 до 700 мм ст. 09Г2С стандартнопроходной под приварку с редуктором
Brand: Маршал
Availability: InStock

Кран шаровой разборный 11с67п СП.01.3 стандартнопроходной под приварку с редуктором

Кран шаровой разборный 11с67п СП.01.3 имеет хладостойкое исполнение ХЛ1 по ГОСТ 15150-69 и может эксплуатироваться на открытом воздухе при температуре до -60°С. Управление краном производится при помощи редуктора, который устанавливается на краны средних и больших диаметров с DN250. По запросу возможно исполнение крана с площадкой по ISO 5211, редуктором, электроприводом или пневмоприводом любого производителя. Конструкция крана обеспечивает простоту управления потоками, герметичность класса А по ГОСТ 9544-2015 (полное отсутствие протечек), длительный срок эксплуатации без необходимости специального обслуживания и ремонтопригодность. Корпус состоит из трех частей, стянутых шпильками с разнонаправленной резьбой, что позволяет подтянуть или заменить корпусные прокладки. Свободно плавающий шар уплотняется седлами из фторопласта, которые постоянно поджимаются к поверхности шара тарельчатыми пружинами, обеспечивая герметичность во всех направлениях потока рабочей среды. Шпиндель, с защитой от выталкивания, уплотняется тремя фторопластовыми кольцами (в зависимости от диаметра крана), зажатыми нажимной втулкой. Нажимная втулка обеспечивает возможность поджать или добавить уплотнительные кольца без снятия кран с трубопровода. Кран сертифицирован в соответствии с требованиями технических регламентов Таможенного союза ТР ТС 010 «О безопасности машин и оборудования» и ТР ТС 032 «О безопасности оборудования, работающего под избыточным давлением» и ГАЗСЕРТ. Срок службы – не менее 30 лет, количество рабочих циклов – не менее 10000.

Номинальный диаметр (DN): 40-700

Номинальное давление (PN): 16/25/40

Тип крана: полнопроходной/стандартнопроходной

Рабочая среда: вода, газ, нефтепродукты и другие нетоксичные и неагрессивные среды

Температура рабочей среды: до +200°С

Климатическое исполнение: ХЛ1 (не ниже -60°С)

Класс герметичности: А ГОСТ 9544-2015

Основные материалы крана шарового разборного 11с67п СП.01.3:

Корпус: хладостойкая сталь 09Г2С (ст. 20)

Шар: нержавеющая сталь 08Х18Н10

Запорный шар установлен на опорах

Шпиндель: нержавеющая сталь 14Х17Н2

Седло: фторопласт Ф4Г3К6

Уплотнение шпинделя: фторопласт Ф4Г3К6

Управление крана шарового разборного 11с67п СП.01.3:

DN 40-700: Редуктор

По запросу возможно изготовление крана с фланцем под привод

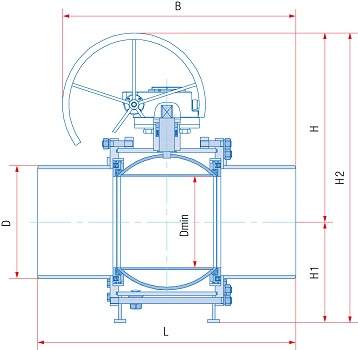

Размеры крана шарового разборного 11с67п СП.01.3

PN16

Обозначение	DN	L, мм	D, мм	H, мм	Dmin, мм	H1, мм	Масса, кг	Kv, м³/ч
11с67п СП.01.3.016.200	200	600	219	493	195	191	102,3	2720
11с67п СП.01.3.016.250	250	730	273	562	245	230	162	12750
11с67п СП.01.3.016.300	300	850	324	682	295	324	298	19550
11с67п СП.01.3.016.350	350	980	377	845	335	436	578	25415
11с67п СП.01.3.016.400	400	1100	426	886	385	524	760	31620
11с67п СП.01.3.016.500	500	1250	530	1088	487	565	1287	50150
11с67п СП.01.3.016.600	600	1143	630	1159	589	651	2132	78200
11с67п СП.01.3.016.700	700	1346	720	1400	684	718	3080	106250
11с67п СП.01.3.016.200/150	200	600	212	350	148	155	57,1	1830
11с67п СП.01.3.016.250/200	250	730	273	493	195	191	107,5	3655
11с67п СП.01.3.016.300/250	300	850	324	562	245	240	179	6420
11с67п СП.01.3.016.350/300	350	980	377	682	295	389	313	11900
11с67п СП.01.3.016.400/300	400	1100	426	682	295	389	327	20825
11с67п СП.01.3.016.500/400	500	1250	530	886	385	524	824	25200
11с67п СП.01.3.016.600/500	600	1143	630	1088	487	565	1273	41150
11с67п СП.01.3.016.700/600	700	1346	720	1159	589	650	2243	72050
11с67п СП.01.3.016.800/700	800	1524	820	1400	684	718	3180	93600

PN25

11с67п СП.01.3.025.200	200	600	219	493	195	191	102,3	2720
11с67п СП.01.3.025.250	250	730	273	562	245	230	162	12750
11с67п СП.01.3.025.300	300	850	324	682	295	324	298	19550
11с67п СП.01.3.025.350	350	980	377	845	335	436	578	25415
11с67п СП.01.3.025.400	400	1100	426	886	385	524	760	31620
11с67п СП.01.3.025.500	500	1250	530	1088	487	565	1287	50150
11с67п СП.01.3.025.600	600	1143	630	1159	589	651	2132	78200
11с67п СП.01.3.025.700	700	1346	720	1400	684	718	3080	106250
11с67п СП.01.3.025.200/150	200	600	219	350	148	159	57,1	1830
11с67п СП.01.3.025.250/200	250	730	273	493	195	191	107,5	3655
11с67п СП.01.3.025.300/250	300	850	324	562	245	240	179	6420
11с67п СП.01.3.025.350/300	350	980	377	682	295	389	313	11900
11с67п СП.01.3.025.400/300	400	1100	426	682	295	389	327	20825
11с67п СП.01.3.025.500/400	500	1250	530	886	385	524	824	25200
11с67п СП.01.3.025.600/500	600	1143	630	1088	487	565	1273	41150
11с67п СП.01.3.025.700/600	700	1346	720	1159	589	650	2243	72050
11с67п СП.01.3.025.800/700	800	1524	820	1400	684	718	3180	93600

PN40

11с67п СП.01.3.040.150	150	480	166	448	148	157	74,2	2024
11с67п СП.01.3.040.200	200	600	219	500	195	210	149,4	2720
11с67п СП.01.3.040.250	250	730	273	658	245	354	324	12750
11с67п СП.01.3.040.300	300	850	324	687	295	396	400	19550
11с67п СП.01.3.040.350	350	980	377	845	335	436	775	25415
11с67п СП.01.3.040.400	400	1100	426	886	385	524	950	31620
11с67п СП.01.3.040.500	500	1250	530	1088	487	565	1350	50150
11с67п СП.01.3.040.600	600	1143	630	1287	589	650	2329	78200
11с67п СП.01.3.040.700	700	1346	720	1400	684	718	3152	106250
11с67п СП.01.3.040.250/200	250	730	273	497	195	211	140	3655
11с67п СП.01.3.040.300/250	300	850	324	568	245	282	385	6420
11с67п СП.01.3.040.350/300	350	980	377	690	295	508	550	11900
11с67п СП.01.3.040.400/300	400	1100	426	682	295	389	380	20825
11с67п СП.01.3.040.500/400	500	1250	530	886	385	524	1150	25200
11с67п СП.01.3.040.600/500	600	1143	630	1088	487	565	1850	41150

Кран шаровой разборный 11с67п СП.01.3 Ду от 40 до 700 мм ст. 09Г2С стандартнопроходной под приварку с редуктором

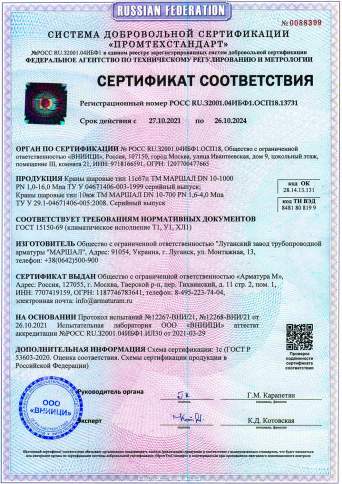

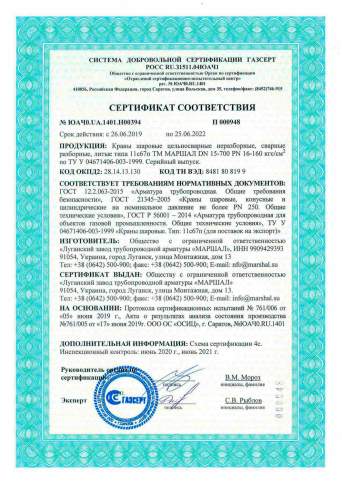

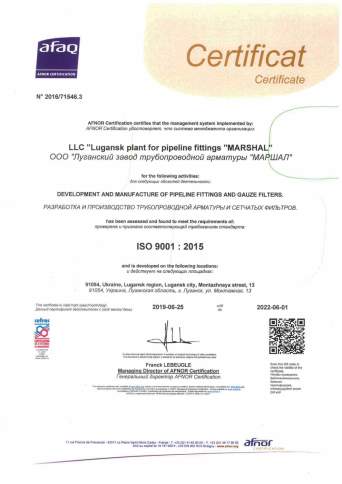

Кран шаровой разборный 11с67п СП.01.3 Ду от 40 до 700 мм ст. 09Г2С стандартнопроходной под приварку с редуктором имеет все необходимые сертификаты соответствия и паспорт.

Поставляется Кран шаровой разборный 11с67п СП.01.3 Ду от 40 до 700 мм ст. 09Г2С стандартнопроходной под приварку с редуктором с наших складов находящихся в Краснодаре, Ростове-на-Дону, Ставрополе, Пятигорске, Симферополе, Сочи, Новороссийске по розничным и оптовым ценам, приобрести можно по безналичному расчету

Уточнить цены на Краны шаровые разборные и их аналоги, а также скидки и условия доставки Вы можете у менеджеров позвонив по указанным телефонам.
