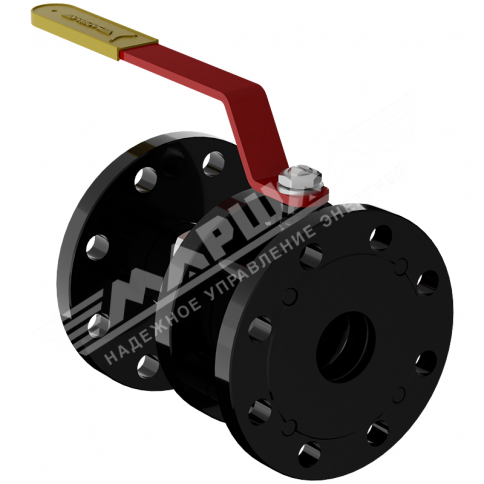

Кран шаровой разборный 11с67п СФ.01.1 стандартнопроходной фланцевый с рукояткой
Управление крана шарового разборного 11с67п СФ.01.1 до DN200 производится рукояткой. Кран имеет хладостойкое исполнение ХЛ1 по ГОСТ 15150-69 и может эксплуатироваться на открытом воздухе при температуре до -60°С. По запросу возможно исполнение крана с площадкой по ISO 5211, редуктором, электроприводом или пневмоприводом любого производителя. Конструкция крана обеспечивает простоту управления потоками, герметичность класса А по ГОСТ 9544-2015 (полное отсутствие протечек), длительный срок эксплуатации без необходимости специального обслуживания и ремонтопригодность. Корпус состоит из трех частей, стянутых шпильками с разнонаправленной резьбой, что позволяет подтянуть или заменить корпусные прокладки. Свободно плавающий шар уплотняется седлами из фторопласта, которые постоянно поджимаются к поверхности шара тарельчатыми пружинами, обеспечивая герметичность во всех направлениях потока рабочей среды. Шпиндель, с защитой от выталкивания, уплотняется тремя фторопластовыми кольцами (в зависимости от диаметра крана), зажатыми нажимной втулкой. Нажимная втулка обеспечивает возможность поджать или добавить уплотнительные кольца без снятия кран с трубопровода. Кран сертифицирован в соответствии с требованиями технических регламентов Таможенного союза ТР ТС 010 «О безопасности машин и оборудования» и ТР ТС 032 «О безопасности оборудования, работающего под избыточным давлением» и ГАЗСЕРТ. Срок службы – не менее 30 лет, количество рабочих циклов – не менее 10000.
Номинальный диаметр (DN): 10-200
Номинальное давление (PN): 16/25/40
Тип крана: полнопроходной/стандартнопроходной
Рабочая среда: вода, газ, нефтепродукты и другие нетоксичные и неагрессивные среды
Температура рабочей среды: до +200°С
Климатическое исполнение: ХЛ1 (не ниже -60°С)
Класс герметичности: А ГОСТ 9544-2015
Основные материалы крана шарового разборного 11с67п СФ.01.1:
Корпус:углеродистая сталь 09Г2С (исп. ХЛ1)
Варианты исполнения корпуса: 20 (исп. У1)
Шар: нержавеющая сталь 08Х18Н10
Шпиндель: нержавеющая сталь 14Х17Н2
Седло: фторопласт Ф4Г3К6
Уплотнение шпинделя: фторопласт Ф4Г3К6
Управление крана шарового разборного 11с67п СФ.01.1:
DN 10-200: Рукоятка
По запросу возможно изготовление крана с редуктором, фланцем под привод

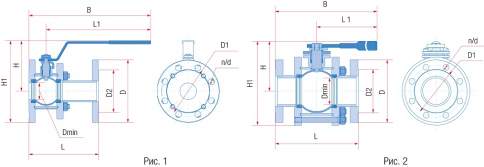

Размеры крана шарового разборного 11с67п СФ.01.1
PN16
Обозначение | DN | L, мм | D, мм | D1, мм | D2, мм | L1, мм | B, мм | H, мм | Dmin, мм | d, мм | n | Масса, кг | Kv, м³/ч |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
11с67п СФ.01.1.016.065/050 | 65 | 200 | 180 | 145 | 122 | 247 | 295 | 147 | 48 | 18 | 8 | 10,8 | 160 |
11с67п СФ.01.1.016.100/080 | 100 | 230 | 215 | 180 | 144 | 313 | 380 | 178 | 75 | 18 | 8 | 17,7 | 510 |
11с67п СФ.01.1.016.125/100 | 125 | 255 | 245 | 210 | 184 | 668 | 751 | 170 | 98 | 18 | 8 | 29 | 590 |
11с67п СФ.01.1.016.150/100 | 150 | 280 | 280 | 240 | 212 | 668 | 751 | 188 | 98 | 22 | 8 | 35,2 | 680 |
11с67п СФ.01.1.016.200/150 | 200 | 330 | 335 | 295 | 268 | 668 | 771 | 225 | 148 | 22 | 12 | 57 | 1830 |
11с67п СФ.01.1.016.250/200 | 250 | 450 | 405 | 355 | 320 | 803 | 935 | 271 | 195 | 26 | 12 | 96,3 | 3655 |
PN25
Обозначение | DN | L, мм | D, мм | D1, мм | D2, мм | L1, мм | B, мм | H, мм | Dmin, мм | d, мм | n | Масса, кг | Kv, м³/ч |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
11с67п СФ.01.1.025.065/050 | 65 | 270 | 180 | 145 | 122 | 247 | 295 | 147 | 48 | 18 | 8 | 11,1 | 160 |
11с67п СФ.01.1.025.100/080 | 100 | 300 | 230 | 190 | 158 | 313 | 380 | 178 | 75 | 22 | 8 | 18,5 | 510 |
11с67п СФ.01.1.025.125/100 | 125 | 325 | 270 | 220 | 184 | 668 | 751 | 170 | 98 | 26 | 8 | 33,2 | 590 |
11с67п СФ.01.1.025.150/100 | 150 | 350 | 300 | 250 | 212 | 668 | 751 | 188 | 98 | 26 | 8 | 39 | 680 |
11с67п СФ.01.1.025.200/150 | 200 | 400 | 360 | 310 | 278 | 668 | 771 | 225 | 148 | 26 | 12 | 63,1 | 1830 |
11с67п СФ.01.1.025.250/200 | 250 | 450 | 425 | 370 | 335 | 803 | 935 | 271 | 195 | 30 | 12 | 102,7 | 3655 |
PN40
Обозначение | DN | L, мм | D, мм | D1, мм | D2, мм | L1, мм | B, мм | H, мм | Dmin, мм | d, мм | n | Масса, кг | Kv, м³/ч |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
11с67п СФ.01.1.040.065/050 | 65 | 241 | 180 | 145 | 122 | 247 | 298 | 147 | 48 | 18 | 8 | 12,8 | 160 |
11с67п СФ.01.1.040.100/080 | 100 | 305 | 230 | 190 | 144 | 668 | 738 | 151 | 75 | 22 | 8 | 26,2 | 510 |
11с67п СФ.01.1.040.125/100 | 125 | 381 | 270 | 220 | 184 | 668 | 859 | 184 | 92 | 26 | 8 | 52,7 | 590 |
11с67п СФ.01.1.040.150/100 | 150 | 403 | 300 | 250 | 212 | 668 | 870 | 191 | 92 | 26 | 8 | 59,3 | 680 |
11с67п СФ.01.1.040.200/150 | 200 | 457 | 375 | 320 | 285 | 803 | 1032 | 235 | 139 | 30 | 12 | 104 | 1830 |
