Артикул Кран шаровой регулирующий 11с67п Ду от 15 до 200
Маршал

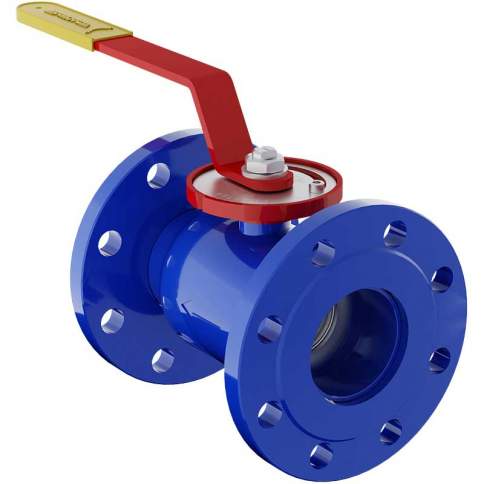

Кран шаровой регулирующий 11с67п Ду от 15 до 200 мм, ст.20 фланцевый

Диаметр DN, мм:
Кран шаровой регулирующий 11с67п Ду от 15 до 200 мм, ст.20 стандартнопроходной фланцевый. Стандартнопроходные цельносварные регулирующие фланцевые шаровые краны 11с67п ЦлР и 11с67п ЦрР из углеродистой стали 20 производства ЛЗТА «Маршал»
Цена по запросу
0 р.
сопутствующие товары

Кран шаровой регулирующий 11с67п Ду от 15 до 200 мм стандартнопроходной фланцевый.

Фланцевые регулирующие шаровые краны являются запорно-регулирующими устройствами, предназначенными для регулирования расхода теплосетевой воды и других жидких энергоносителей, а также для полного перекрытия потока рабочей среды. Регулирующие краны применяются в тепловых сетях и системах водоснабжения. Шар в регулирующих кранах имеет проходной отверстие специальной формы, что позволяет выбрать устройство с необходимой пропускной характеристикой – линейной или равнопроцентной. Расход рабочей среды изменяется в диапазоне от 0 до максимального для каждого диаметра. Регулировка расхода осуществляет простым поворотом рукоятки до нужного значения на шкале регулирования, которой оснащены краны, и фиксируется при помощи винта. Конструкция крана обеспечивает максимальный класс герметичности затвора «А». Регулирующие краны надежные устройства, которые прошли полный цикл испытаний на соответствие действующим стандартам, имеют длительный срок службы – не менее 30 лет и большой рабочий ресурс – не менее 10000 циклов открытия/закрытия. Они полностью готовы к использованию и не требуют технического обслуживания на протяжении всего срока эксплуатации.

Номинальный диаметр (DN): 15-200

Номинальное давление (PN): 16/25/40

Рабочая среда: теплосетевая вода и жидкие энергоносители, нетоксичные и неагрессивные

Температура рабочей среды: до +200°С

Пропускная характеристика  равнопроцентная/линейная

Климатическое исполнение: У1 (не ниже -40°С)

Основные материалы крана шарового регулирующего 11с67п:

Корпус: углеродистая сталь 20 (исп. У1)

Варианты исполнения корпуса: 09Г2С (исп. ХЛ1)/ 08Х18Н10 (исп. ХЛ1)/12Х18Н10Т (исп. ХЛ1)

Шар: нержавеющая сталь 08Х18Н10

Шпиндель: нержавеющая сталь 14Х17Н2

Седло: фторопласт Ф4Г3К6

Уплотнение шпинделя: фторопласт Ф4Г3К6

Управление крана шарового регулирующего 11с67п:

DN10-200: Рукоятка

По запросу возможно изготовление кранов с редуктором, площадкой под привод

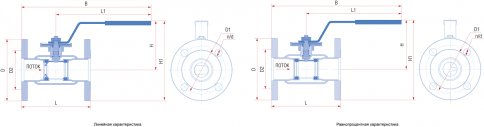

Размеры крана шарового регулирующего 11с67п

Давление PN16

Обозначение DN L, мм D, мм D1, мм D2, мм L1, мм B, мм H, мм H1, мм d, мм n Масса, кг
11с67п 12Цл(p)Ф.00.1.016.020/015 20 117 105 75 58 155 214 102 155 14 4 2,3
11с67п 12Цл(p)Ф.00.1.016.025/020 25 127 115 85 68 155 219 105 163 14 4 2,4
11с67п 12Цл(p)Ф.00.1.016.032/025 32 140 135 100 78 155 225 110 178 18 4 3,5
11с67п 12Цл(p)Ф.00.1.016.040/032 40 165 145 110 88 247 330 127 200 18 4 5,2
11с67п 12Цл(p)Ф.00.1.016.050/040 50 180 160 125 102 247 337 131 211 18 4 6,3
11с67п 12Цл(p)Ф.00.1.016.065/050 65 200 180 145 122 247 347 154 244 18 8 8,5
11с67п 12Цл(p)Ф.00.1.016.080/065 80 210 195 160 133 313 418 163 261 18 8 10,5
11с67п 12Цл(p)Ф.00.1.016.100/080 100 230 215 180 158 313 428 169 277 18 8 13,3
11с67п 12Цл(p)Ф.00.1.016.125/100 125 255 245 210 184 668 796 173 296 18 8 20,6
11с67п 12Цл(p)Ф.00.1.016.150/125 150 280 280 240 212 668 808 192 342 22 8 26,7
11с67п 12Цл(p)Ф.00.1.016.200/150 200 330 335 295 268 668 833 219 387 22 12 38,8
11с67п 12Цл(p)Ф.00.1.016.250/200 250 450 405 355 320 803 1028 277 480 26 12 74,6

Давление PN25

Обозначение DN L, мм D, мм D1, мм D2, мм L1, мм B, мм H, мм H1, мм d, мм n Масса, кг
11с67п 12Цл(p)Ф.00.1.025.020/015 20 117 105 75 58 155 214 102 155 14 4 2,3
11с67п 12Цл(p)Ф.00.1.025.025/020 25 127 115 85 68 155 219 105 163 14 4 2,4
11с67п 12Цл(p)Ф.00.1.025.032/025 32 140 135 100 78 155 225 110 178 18 4 3,5
11с67п 12Цл(p)Ф.00.1.025.040/032 40 165 145 110 88 247 330 127 200 18 4 5,2
11с67п 12Цл(p)Ф.00.1.025.050/040 50 180 160 125 102 247 337 131 211 18 4 6,3
11с67п 12Цл(p)Ф.00.1.025.065/050 65 200 180 145 122 247 347 154 244 18 8 8,5
11с67п 12Цл(p)Ф.00.1.025.080/065 80 210 195 160 133 313 418 163 261 18 8 10,5
11с67п 12Цл(p)Ф.00.1.025.100/080 100 230 230 190 158 313 428 169 284 22 8 14,6
11с67п 12Цл(p)Ф.00.1.025.125/100 125 255 270 220 184 668 796 173 308 26 8 23,2
11с67п 12Цл(p)Ф.00.1.025.150/125 150 280 300 250 212 668 808 192 352 26 8 29,3
11с67п 12Цл(p)Ф.00.1.025.200/150 200 330 360 310 278 668 833 219 399 26 12 42,8
11с67п 12Цл(p)Ф.00.1.025.250/200 250 450 425 370 335 803 1 028 277 490 30 12 78,6

Давление PN40

Обозначение DN L, мм D, мм D1, мм D2, мм L1, мм B, мм H, мм H1, мм d, мм n Масса, кг
11с67п 12Цл(p)Ф.00.1.040.020/015 20 117 105 75 58 155 214 102 155 14 4 2,3
11с67п 12Цл(p)Ф.00.1.040.025/020 25 127 115 85 68 155 219 105 163 14 4 2,4
11с67п 12Цл(p)Ф.00.1.040.032/025 32 140 135 100 78 155 225 110 178 18 4 3,5
11с67п 12Цл(p)Ф.00.1.040.040/032 40 165 145 110 88 247 330 127 200 18 4 5,2
11с67п 12Цл(p)Ф.00.1.040.050/040 50 180 160 125 102 247 337 131 211 18 4 6,3
Технические параметры
  • Диаметр (мм)
    15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200
  • Тип присоединения
    фланцевый
  • Давление, бар
    Ру16/PN16, Ру25/PN25, Ру40/PN40
  • Материал
    Сталь 20
